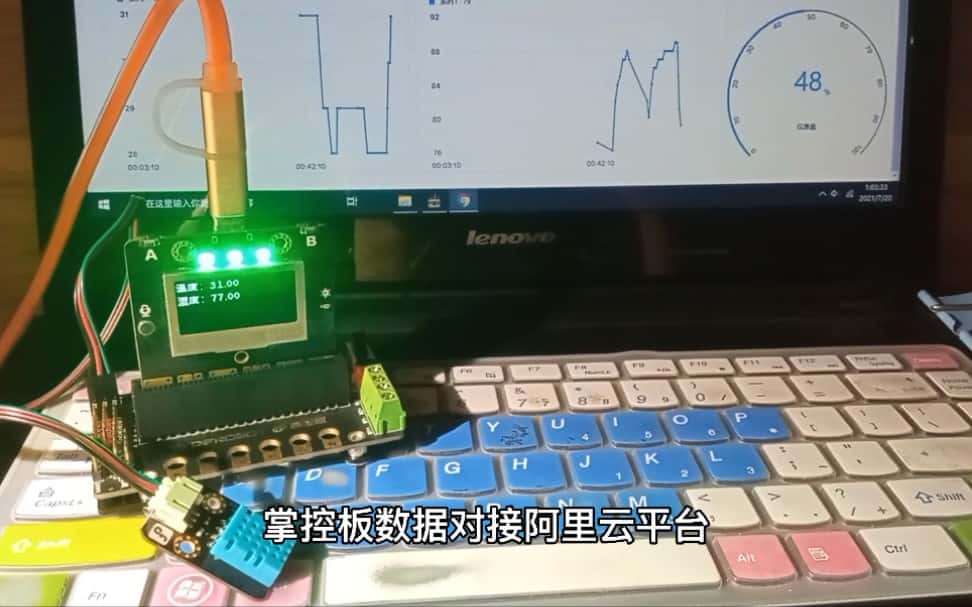

Aciano介绍了如何通过掌控板将数据上报至阿里云平台，同时支持在阿里云物联网平台上控制掌控板的灯光亮灭与否。
前言
关于阿里云物联网平台的注册与使用，我曾写过一篇帖子，这里放出来供大家参考：
其中控制板载灯的部分与本文下面的控制灯开关部分原理相同，但是代码做了改进，使得更简洁了。
设置变量

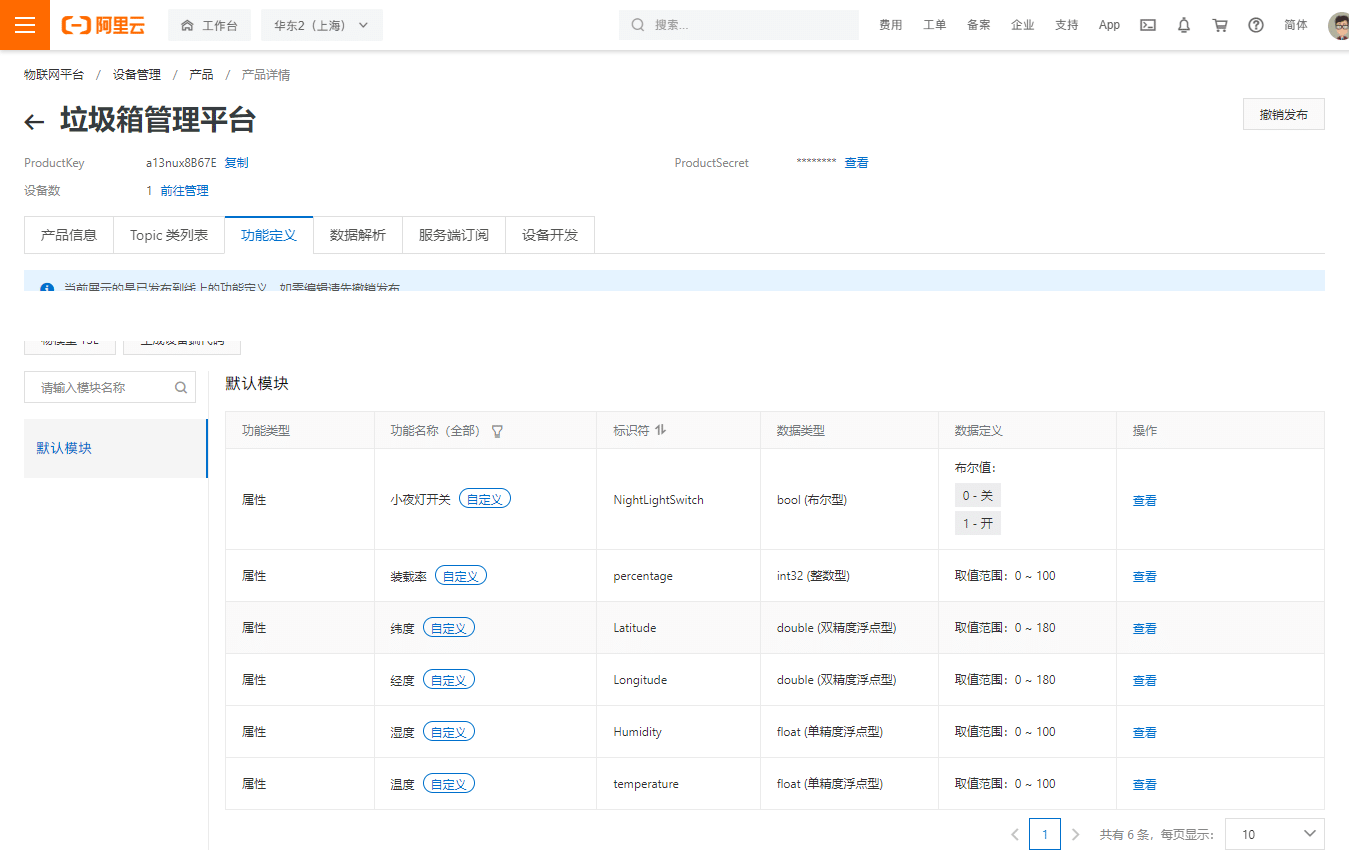

我们需要提前在阿里云物联网平台上给产品定义功能：

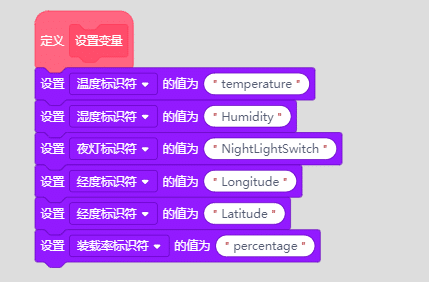

然后在程序中，将其中的标识符赋值给变量：

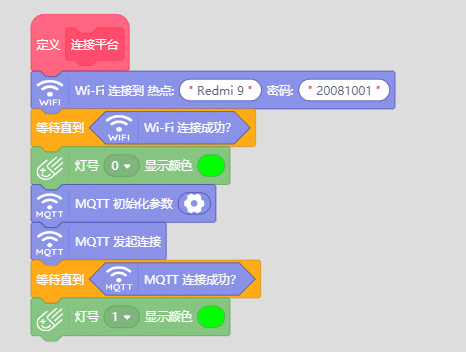

连接平台
先连接上WiFi，接着连接MQTT：
注意：很多同学都会犯一个错误，设置好MQTT参数后没有发起连接，导致程序无法正常运行。
发送程序

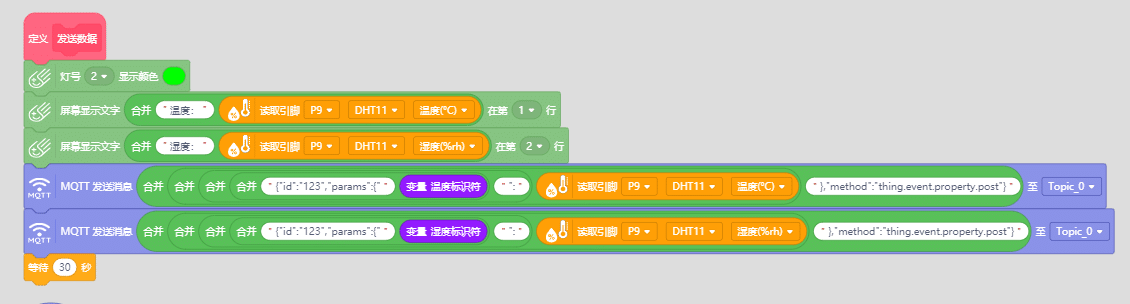

每隔半分钟发送一次垃圾箱的实时温湿度到阿里云平台上：

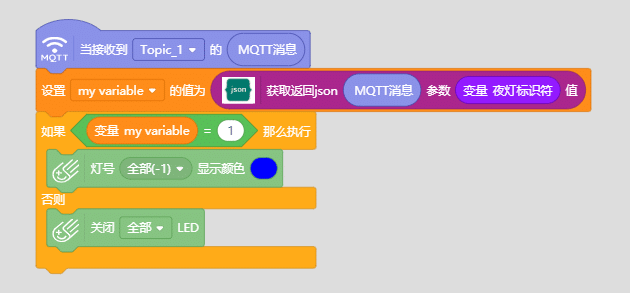

接收程序
这段代码的目的是为了能在web平台上控制垃圾箱的灯开关与否。
Web设计

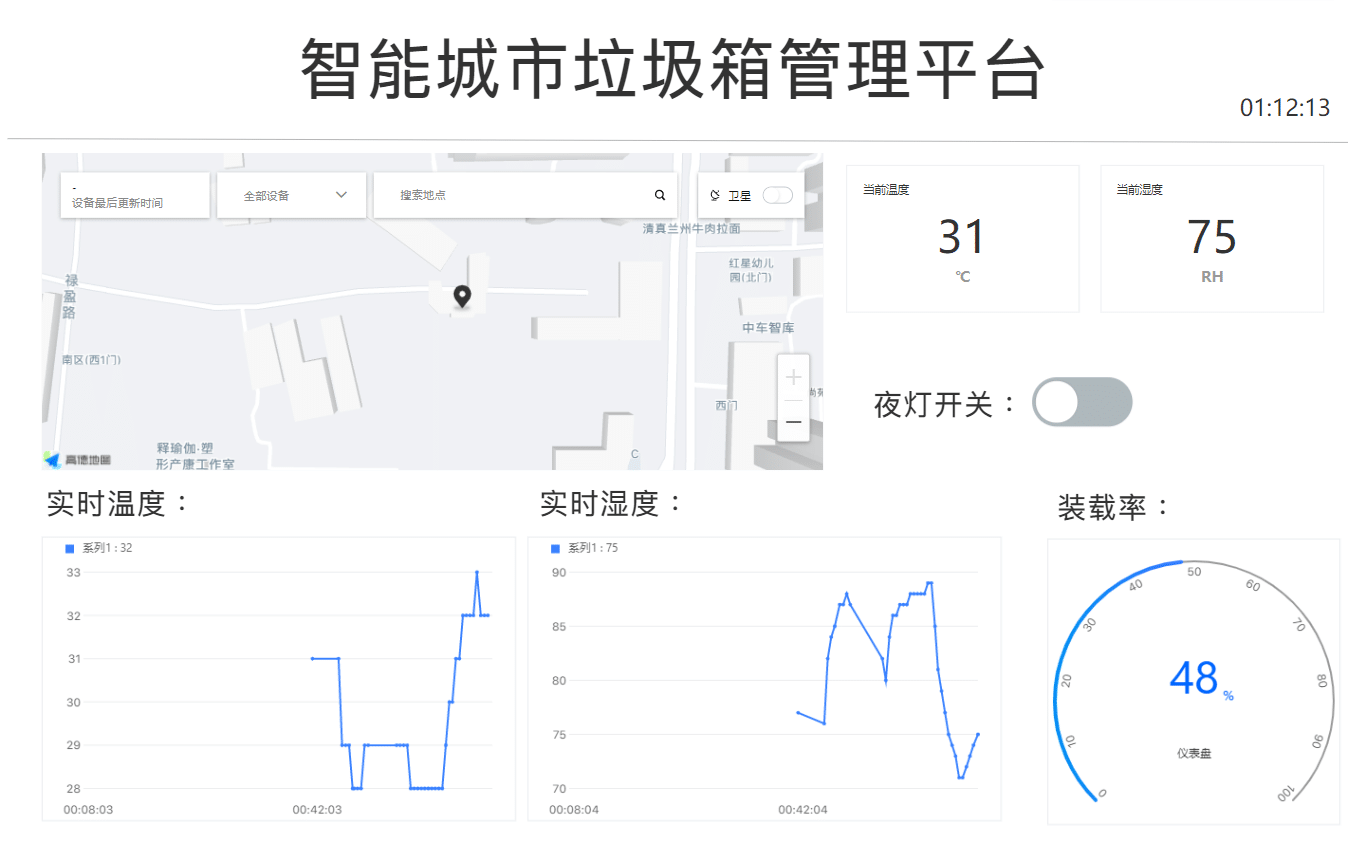

UI设计
地图：显示设备位置；
卡片：显示设备当前温湿度；
实时曲线图：显示设备温湿度变化曲线；
仪表盘：显示设备装载率；
开关：控制设备灯的开关与否。
关于配置数据流的教程，见我在前言中提到的帖子：http://aciano.top/redirect/?target=https://mc.dfrobot.com.cn/thread-308336-1-1.html
交互设计
上文提到的在web端实现控制垃圾箱灯的开关与否，就是与交互设计有关。

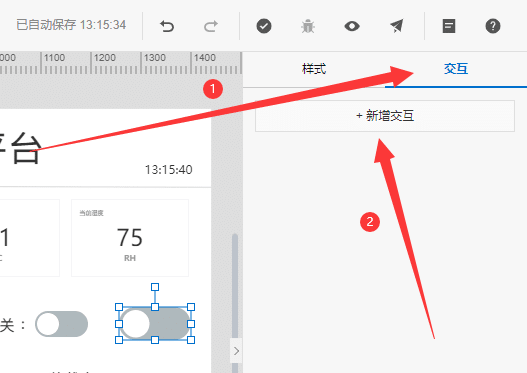

首先我们在界面上拖出一个开关，然后点中这个开关：

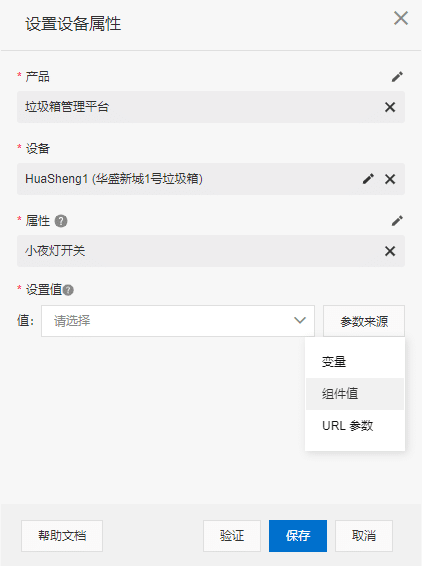

设置事件为点击，动作为设置设备属性，然后点击配置设备按钮：
选择好产品和设备后，属性选择灯的布尔值，然后点击参数来源，选择组件值，再选择到刚才拉出来的这个开关名称，就可以啦。
详细教程见阿里云平台文档：http://aciano.top/redirect/?target=https://help.aliyun.com/document_detail/125144.html
阿里云平台展示与功能演示
详见《掌控板数据上报阿里云平台》
http://aciano.top/redirect/?target=http://www.bilibili.com/video/BV1vw41197Xt
End
接下来是住宿的高中生活，只有周日能回家，博客会暂停维护和更新一大段时间。
